Patterned Products

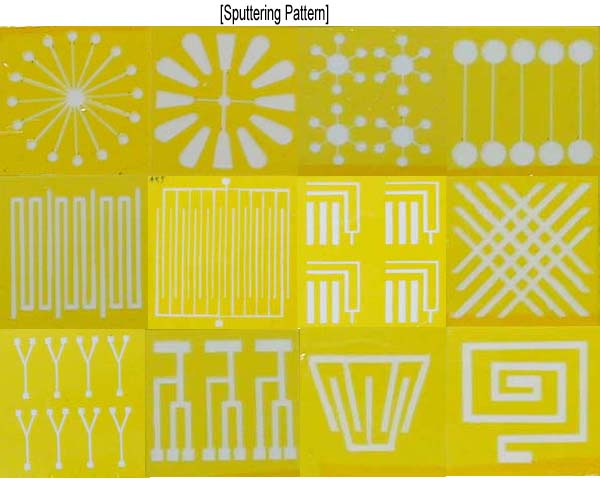

 回路や電極、ヒーターやバイオセンサー、電気化学センサなどのパターン形状をスパッタリングにより形成することができます。当社にてパターニングマスクも準備することができます。

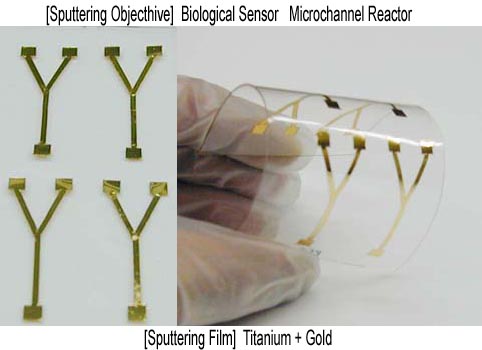

[Sputtering Objective] Biological Sensor [Sputtering Film] Titanium + Gold [Substrate] PEN
(樹脂フィルムへの金パターニングスパッタリング、バイオセンサ、電気化学センサにも利用)
(血糖値の測定ではグルコースセンサが利用されています)

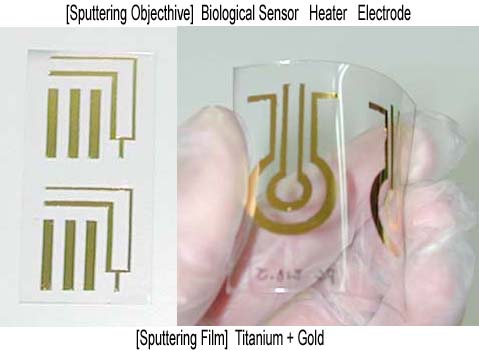

[Sputtering Objective] Heater [Sputtering Film] Titanium + Gold [Substrate] PET

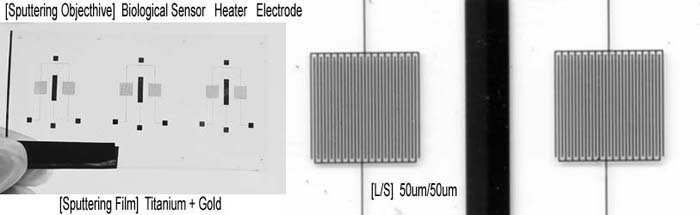

[Sputtering Objective] Biological Sensor [Sputtering Film] Titanium + Gold [Substrate] Glass

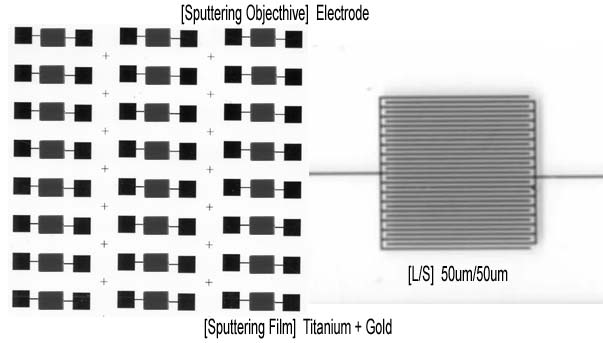

[Sputtering Objective] Electrode [Sputtering Film] Titanium + Gold [Substrate] Glass

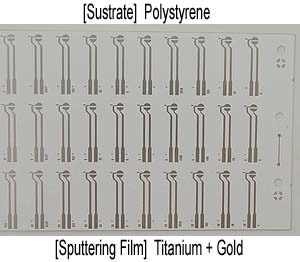

[Sputtering Objective] Electrode [Sputtering Film] Titanium + Gold [Substrate] Polystyrene

パターニングスパッタ、マスキングスパッタリング
(マスキング冶具は弊社でも準備可能)
