About Sputtering |
| スパッタリングとは乾式メッキ方式で真空釜の中で成膜処理を行います。蒸着処理と似ていますが蒸着よりも膜厚を均一に、膜を緻密にすることができます。 |
|

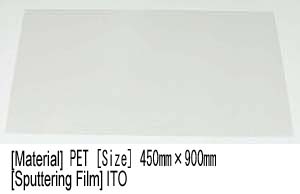

【ITO透明導電膜】
|
【Cu合金膜】 |
| 本来電気絶縁体である透明なフィルムまたはガラスに透明性を保ちながら表面伝導性を付与した膜です。液晶用電極、帯電防止、電磁波シールド、電熱ヒーター等の商品に利用できます。 |
プラスチック等成形品の内面に銅・銅合金をスパッタリングして金属の導電性と低い表面抵抗値を実現することにより、電子機器への誤作動を引き起こすとされる電磁波の透過を抑える効果があります。 |
 |
 |
【スパッタリング膜利用事例】
電子部品（抵抗体、絶縁膜・誘電体、タッチパネル）
光学（反射鏡・熱線反射膜、反射防止ハーフミラー、メガネレンズ、照明機具）
表面硬度（精密部品、機械部品、超硬工具）
装飾（時計部品・照明機具、自動車部品、容器・建築材・タイル、携帯電話）
バイオセンサー（血糖値測定、コレステロール測定） |
|
|
|
|
